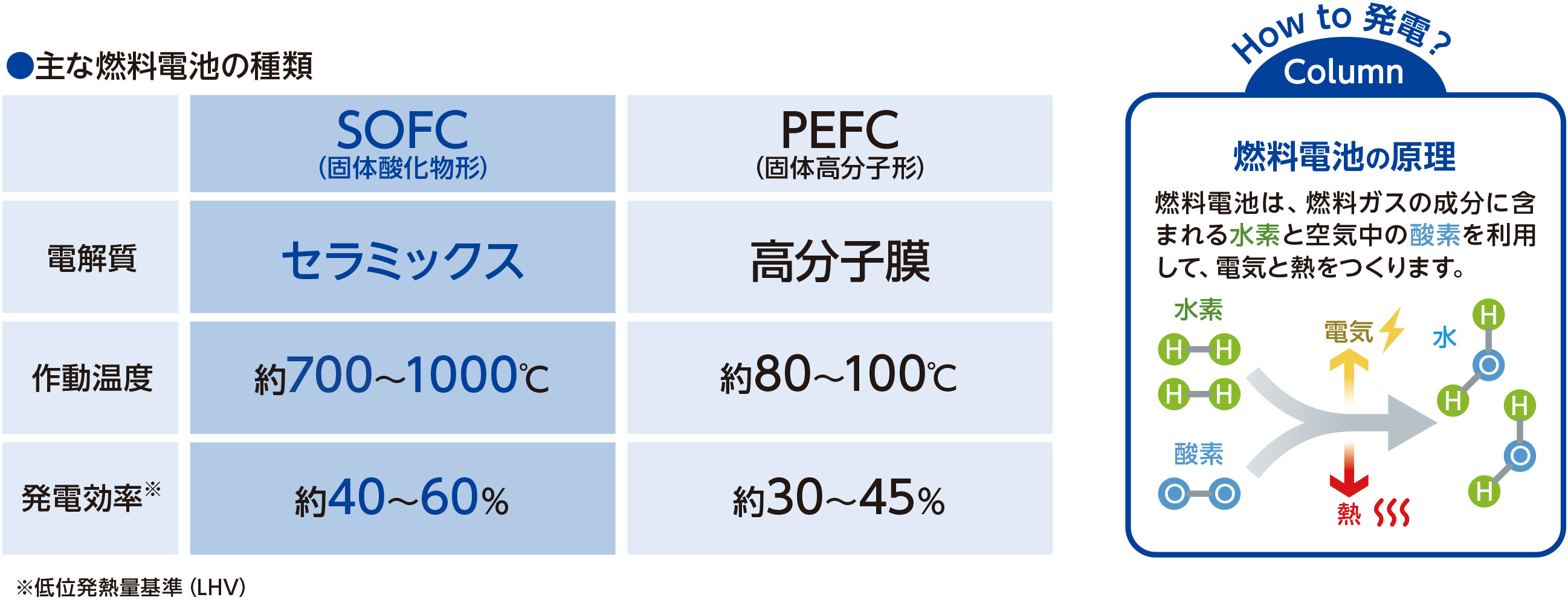

SOFCの特長として、動作温度が高く、電極反応がスムーズなため、低温動作の燃料電池に比べ内部抵抗が低くなります。よって、出力時に電圧降下が起きにくく発電効率が高くなります。また、都市ガスやプロパンガスからの改質反応に燃料電池からの熱を有効利用できるため、効率向上に寄与しています。
エネファームtype Sは、都市ガスやプロパンガスから水素を取り出し、その水素と空気中の酸素を化学反応させて、自宅で電気をつくるシステムです。発電時に出る熱を利用してお湯も一緒につくるため、エネルギーを有効利用できます。
❶ ホットモジュール ※
燃料処理装置で都市ガスまたはプロパンガスと水蒸気を反応させ、水素を取り出します。取り出した水素を燃料電池スタックへ供給。空気中の酸素と化学反応させることで電気（直流）を作ります。
※ホットモジュールとは、燃料処理装置と燃料電池スタックを断熱材で覆い、高い温度に保たれる主要構成機器です。
❷ パワーコンディショナー
発電された直流電気を交流電気に変換し、商用電源に接続します。
❸ 排熱回収装置
排熱回収装置では排気ガスから熱を回収します。
❹ 貯湯タンク（25L 約65℃）
回収した熱を貯湯タンクへお湯としてためておき、給湯時に利用します。
❺ 熱源機
貯湯タンクのお湯と水道水の混合水を、リモコンで設定した温度まで加熱して、給湯をします。

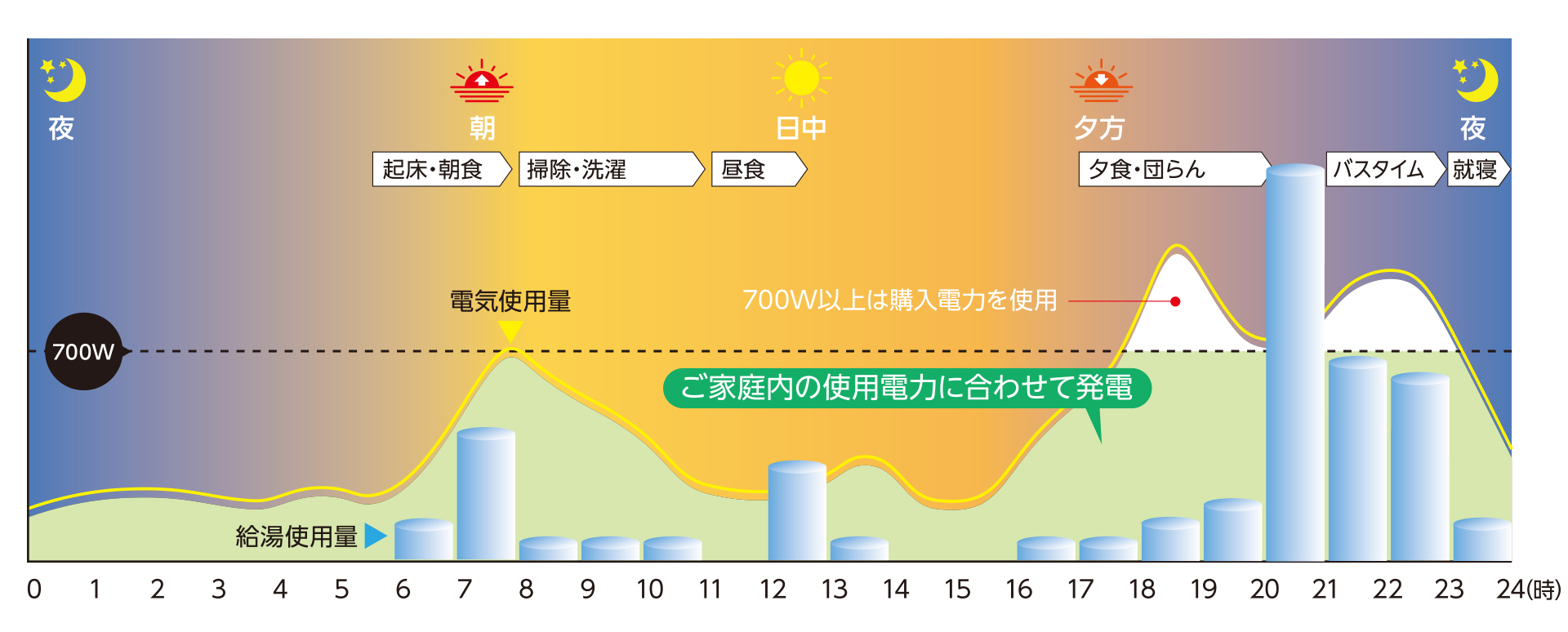

エネファームtype Sは、家庭内の電力使用量に合わせて、50Ｗ～700Ｗの範囲で発電しますので、電力会社からの購入電力量を減らすことで電気代の削減に寄与します。
※ガスマイコンメータの保安機能を正常に動作させるために、26日間連続して発電した場合は、27日目に24時間以上発電を停止します。
| 燃料 | 都市ガス13Ａ/12A | LPガス | |
|---|---|---|---|
| 型式 | FCCS07C2NJ | FCCS07C2PJ | |
| 機種 | FCCS07C2NAJ- | FCCS07C2PAJ- | |
| 燃料電池 | 固体酸化物形(SOFC) | ||
| 発電出力 | 50Ｗ～700Ｗ※1 | ||
| 効率(低位発熱量基準)※２ | 総合効率 87％ 定格発電効率55％ ※3 |
総合効率 85％ 定格発電効率53％ |
|
| 貯湯温度 | 約65度 | ||
| 貯湯タンク容量 | 25L | ||
| 電気接続方式 | 単相3線式100/200V(50/60Hz) | ||
| ガス消費量(定格運転時)※4 | 1.44kW(HHV) 1.30kW(LHV) |
1.44kW(HHV) 1.32kW(LHV) |
|
| 外形寸法（mm） | 高さ1,274×幅600×奥行330(突起部含まず ) | ||
| 質量(乾燥時/満水時) | 86kg/113kg | ||
| 騒音値(定格運転時)※5 | 36dB(A)ラジエータファン停止時 39dB(A)ラジエータファン動作時 |
||
| 最大消費電力 | 48Ｗ以下（凍結予防ヒータ作動時477Ｗ以下） | 111Ｗ以下（凍結予防ヒータ作動時540Ｗ以下） | |
| 停電時自立発電機能 | 出力方式 | 100V単相2線式(50/60Hz) | |
| 最大出力（W） | 最大700 | ||
※1 家庭内電力負荷が85W未満のときは発電出力が0Wのアイドリング運転になります。
※2 JISC8841-3 試験方法による低位発熱量基準の値。
※3 都市ガス13A(LNG)を使い約3時間以上安定して定格発電を継続した際の発電効率で、それ以外の定格発電効率は54％(総合効率87％)。都市ガス13A(国産天然ガス)、12A使用時の定格発電効率は54％。(総合効率87％)。
※4 HHV(高位発熱量基準)：燃料ガスを完全に燃焼させた時に水蒸気の凝縮潜熱を発熱量に含めた熱量。LHV(低位発熱量基準)：燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を差し引いた熱量。
※5 JISC8824 試験方法による無響室における測定値です。運転音は設置環境によっては周囲の騒音や反響を受け変化します。
| メーカー名 | 株式会社ノーリツ |
|---|---|
| 型式 | GTH-C2461AW6H-AI-1 |
| BL型式 | FT-4222ARSAW6CZ |
| 熱源機タイプ | 潜熱回収型ガス瞬間式 |
| 給湯能力 | 41.9kW/24号 |
| 追焚き能力（kW） | 9.88 |
| ふろ湯張り | 全自動 |
| 騒音値（dB(A)）※１※２ | 49 |
| 暖房能力（kW） | 14.0 |
| 内蔵暖房ヘッダー数 | 6 |
| 最大ガス消費量（kW）※１ | 60.6 |
| 運転時最大消費電力（W）※１ | 210 |
| 凍結予防時最大消費電力（W） | 153 |
| 外形寸法（mm） | 高750×幅480×奥240 |
| 本体質量（kg） | 36 |
※１ 給湯・暖房・ふろ同時で最大時
※２ 運転音は設置環境によっては周囲の騒音や反射を受け変化します。
| メーカー名 | リンナイ株式会社 |
|---|---|
| 型式 | RUFH-E2408AW2-6S |
| BL型式 | HT-4222ARS5AW6CZ |
| 熱源機タイプ | 潜熱回収型ガス瞬間式 |
| 給湯能力 | 41.9kW/24号 |
| 追焚き能力（kW） | 9.9 |
| ふろ湯張り | 全自動 |
| 騒音値（dB(A)）※１※２ | 49 |
| 暖房能力（kw） | 14.0 |
| 内蔵暖房ヘッダー数 | 6 |
| 最大ガス消費量（kW）※１ | 60.7 |
| 運転時最大消費電力（W）※１ | 215 |
| 凍結予防時最大消費電力（W） | 235 |
| 外形寸法（mm） | 高750×幅480×奥250 |
| 本体質量（kg） | 35.5 |
※１ 給湯・暖房・ふろ同時で最大時
※２ 運転音は設置環境によっては周囲の騒音や反射を受け変化します。
| メーカー名 | パーパス株式会社 |
|---|---|
| 型式 | GH-H245Z(A)W-SO |
| BL型式 | XT-4222ARSA(S)WCZシリーズ |
| 熱源機タイプ | 潜熱回収型ガス瞬間式 |
| 給湯能力 | 41.9kW/24号 |
| 追焚能力（kW） | 9.88 |
| ふろ湯張り | 全自動／自動 |
| 騒音値（dB(A)）※１※２ | 49 |
| 暖房能力（kW） | 14.0 |
| 内蔵暖房ヘッダー数 | なし／6P |
| 最大ガス消費量（kW）※１ | 58.1 |
| 運転時最大消費電力（W）※１ | 280 |
| 凍結予防時最大消費電力（W） | 330 |
| 外形寸法（mm） | 高750×幅480×奥250 |
| 本体質量（kg） | 45 |
※１ 給湯・暖房・ふろ同時で最大時
※２ 運転音は設置環境によっては周囲の騒音や反射を受け変化します。
